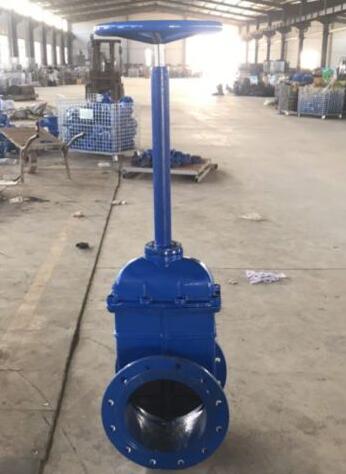

ZZ45X直埋式弹性座封闸阀均可在施工时将阀门直接埋入地下，不用垒砌窨井，减少路面开挖面积。极小的井室可保持路面美观，降低施工难度，减少工程造价。该产品设计使用寿命30年，具有长期使用不泄漏、免维护等优点，还可有效避免他人随意开关阀门和偷盗井盖。阀门连接尺寸符合GB17241.6-1998标准，阀门结构长度符合GB/T12221-1989短系列标准，压力试验符合GB/T13927-1992要求。
主要技术参数：
|
型号 |
直埋Z45X-10 |
直埋Z45X-16 |
|
公称压力 |
1.0MPa(10kgf/cm2) |
1.6MPa(16kgf/cm2) |
|
公称通径 |
40～400mm |
40～400mm |
|
井管长度 |
0.3～2m |
0.3～2m |
|
井管伸缩调整量 |
0.2～1m |
0.2～1m |
|
密封实验压力 |
1.1MPa(11kgf/cm2) |
1.76MPa(17.6kgf/cm2) |
|
强度实验压力 |
1.5MPa(15kgf/cm2) |
2.4MPa(24kgf/cm2) |
|
适用温度 |
-40～90℃ |
-40～90℃ |
|
适用介质 |
水、油、天然气及其他非腐蚀性流体 |
水、油、天然气及其他非腐蚀性流体 |
|
驱动方式 |
手动 |
手动 |
|
亦可根据客户要求，提供具有特殊技术参数的产品 |
||
ZZ45X直埋式弹性座封闸阀主要零部件材料：
|
阀体 |
灰铸铁、球墨铸铁 |
|
闸板 |
灰铸铁、球墨铸铁、NBR、NR、EPDM |
|
阀盖 |
灰铸铁、球墨铸铁 |
|
阀杆、伸缩杆 |
不锈钢 |
|
密封套 |
黄铜 |
|
阀杆螺母 |
黄铜 |
|
密封圈 |
NBR |
|
井管伸缩部分 |
钢管加两层防腐处理 |
|
井室井盖 |
灰铸铁、球墨铸铁 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
